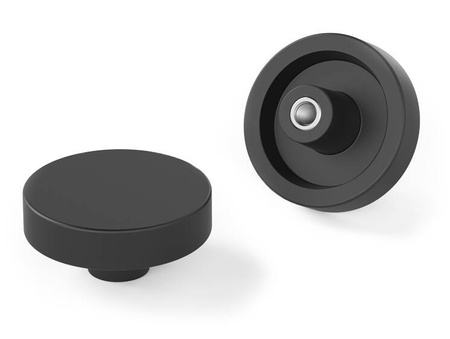

Pokrętło cylindryczne z tuleją gwintowaną D-65mm M12

Do czego służy

Pokrętło cylindryczne z tuleją gwintową służy do ręcznej obsługi i regulacji elementów, na których ma być zamocowane. Duży pochwyt z poliamidu wzmocnionego włóknem szklanym ułatwia chwyt, a mosiężna tuleja gwintowana nieprzelotowa z gwintem M12 umożliwia montaż na gwintowanym elemencie. Pokrętło należy do grupy pokręteł specjalnych.

Jak dobrać

Pokrętło dobiera się według gwintu tulei d1 M12 oraz średnicy D 65 mm, które sprawdzisz na rysunku technicznym. Ten wariant ma wysokość H 30 mm, c 15 mm, d 22 mm i m 15 mm. Pozostałe wymiary, w tym Q 18 mm, znajdziesz w tabeli parametrów pod rysunkiem.

Dane techniczne

Materiał:

• Pochwyt: poliamid wzmocniony włóknem szklanym
• Tuleja: mosiężna, gwintowana, nieprzelotowa

Powierzchnia:

• matowa

Kolor standardowy:

• czarny (RAL 9011)

Wykonanie na specjalne zamówienie:

• tuleja z innego materiału
• otwór d1 wg rysunku
• inne kolory tworzywa

Najczęściej zadawane pytania

Jaki gwint ma tuleja tego pokrętła?
Tuleja jest gwintowana M12 i jest nieprzelotowa. Gwint d1 jest zgodny z rysunkiem technicznym.

Z jakiego materiału jest pochwyt i tuleja?
Pochwyt jest z poliamidu wzmocnionego włóknem szklanym, a tuleja z mosiądzu. Na zamówienie tuleja może być wykonana z innego materiału.

Jaka jest średnica pokrętła?
Wymiar D wynosi 65 mm, zgodnie z rysunkiem technicznym. Wysokość H wynosi 30 mm.
