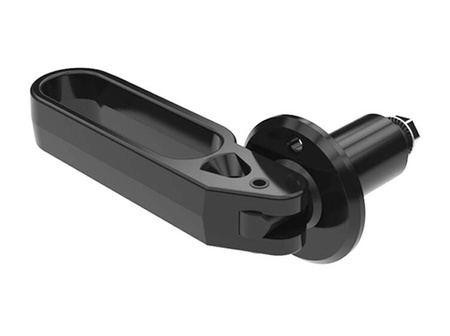

Kompressionsschloss mit Zuggriff, mit Montageöffnungen, C-56mm

Beschreibung:

• PlacoLock® Kompressionsschloss mit Zuggriff, abschließbar mit Vorhängeschloss, 6 mm Kompression. Wird ohne Riegel geliefert – separat erhältlich.

Standardmaterial:

• Gehäuse: Zinkdruckguss, schwarz pulverbeschichtet
• Griff: Polyamid, glasfaserverstärkt
• Abstandshülse: verzinkter Stahl
• Schraube: verzinkter Stahl
• Spindel: Zinkdruckguss, schwarz oxidiert

Typ:

• A – mit Bohrungen zur Befestigung mit Schrauben oder Nieten (nicht im Lieferumfang enthalten)
• B – mit Abstandshülse (im Lieferumfang enthalten). Der Lochdurchmesser in der inneren Türschicht sollte Ø28 mm betragen, damit die Hülse passt.

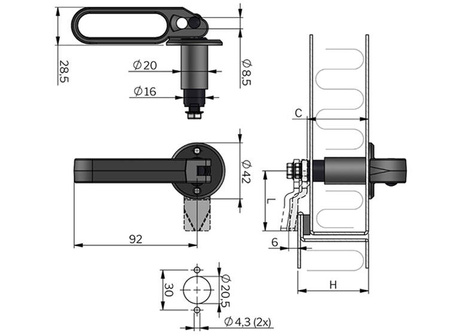

Technische Zeichnung:

• C – Maß bezieht sich auf die angezogene Position
• H – Maß gibt den Abstand zwischen der Außenseite des Gehäuses und der Innenseite des Riegels in angezogener Position an
